Мобильные системы дымоудаления: виды и особенности
При проведении сварочных работ в закрытых помещениях важно обеспечить эффективное удаление дыма и газов, которые могут быть вредными для здоровья человека. Для этого используются мобильные системы дымоудаления. Они представляют собой устройства, которые можно быстро установить и переместить в нужное место.
Виды мобильных систем дымоудаления
Мобильные системы дымоудаления могут различаться по:
- Производительности
- Количеству вытяжных рукавов
- Принципу очистки фильтров
Выбор мобильной системы дымоудаления
При выборе мобильной системы дымоудаления важно учитывать следующие факторы:
- Объём и интенсивность сварочных работ
- Размеры и планировка помещения
- Наличие свободного пространства для установки системы
- Бюджет
Мобильные системы дымоудаления являются важным инструментом для обеспечения безопасности и комфорта при проведении сварочных работ. Правильный выбор системы поможет создать оптимальные условия работы и минимизировать воздействие вредных факторов на здоровье человека.

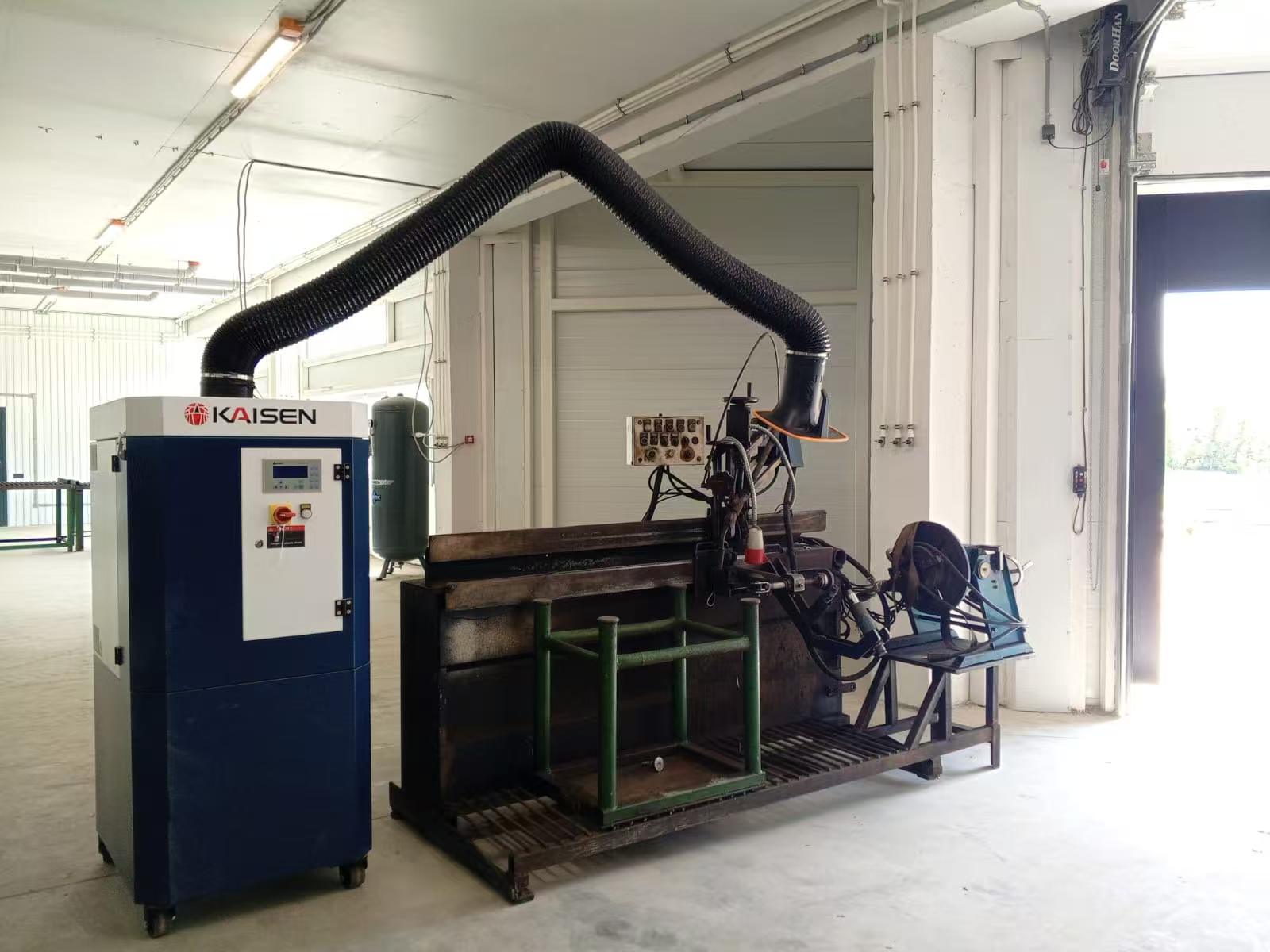

Наглядная демонстрация дымоудаления от двух мест сварки
Технология ротационной очистки фильтров
Принцип действия и устройство системы самоочистки
В профессиональных мобильных установках дымоудаления, работающих в интенсивном режиме на разных объектах, критически важна автоматическая очистка фильтрующих элементов. Инновационное решение — ротационное сопло — позволяет сохранять высокую производительность фильтрации даже при компактных размерах мобильного оборудования.
Конструктивное исполнение:
Внутри фильтровального картриджа мобильной установки размещается вращающееся перфорированное сопло. Оно закреплено на несущей конструкции таким образом, что его длина точно соответствует высоте фильтрующего модуля. Такая компоновка специально разработана для ограниченного внутреннего пространства мобильных корпусов.
Ключевые особенности конструкции для мобильного исполнения:
- Минимальные габариты при максимальной эффективности очистки
- Защита механизма вращения от вибраций при транспортировке
- Усиленные узлы крепления, устойчивые к перемещениям установки по цеху
Механизм работы в мобильном формате
Процесс самоочистки полностью автоматизирован и интегрирован в компактную систему управления мобильной установки:
1. Мониторинг параметров
Встроенные датчики непрерывно отслеживают два ключевых показателя: перепад давления на фильтре и время работы с момента последней очистки. Для мобильных установок особенно важен контроль именно перепада давления, так как условия эксплуатации и состав загрязнений могут сильно меняться при перемещении оборудования между разными рабочими местами.
2. Запуск цикла очистки
При достижении заданного порога загрязнения (обычно 1200–1500 Па) контроллер автоматически инициирует процесс регенерации. В ротационное сопло подается импульс сжатого воздуха давлением 5-6 атм. В мобильных установках может использоваться как встроенный мини-компрессор, так и подключение к внешней пневмомагистрали цеха — в зависимости от комплектации.
3. Вращение и распределение потока
Под действием импульса сжатого воздуха сопло начинает вращаться, равномерно распределяя воздушную струю по всей внутренней поверхности фильтроэлемента. Благодаря точному соответствию длины сопла высоте фильтра, обработка происходит без «мертвых зон» — критически важное условие для компактных фильтров мобильных установок.
Результат воздействия:
- Интенсивный отрыв пылевого слоя от фильтровальной ткани
- Эффективное удаление даже «прикипевших» частиц сварочного аэрозоля
- Полное восстановление пропускной способности фильтра
4. Сбор загрязнений
Отделившиеся частицы под действием гравитации и воздушного потока направляются в пылесборник, расположенный в нижней части мобильной установки. Компактная конструкция пылесборника рассчитана на интенсивную работу и оснащена удобными захватами для быстрого опустошения.
Адаптация системы управления под мобильные задачи
Для повышения надежности при частых перемещениях и смене режимов работы в систему интегрированы специальные решения:
Датчик перепада давления выполняет расширенные функции:
- Постоянный контроль сопротивления фильтра в реальном времени
- Автоматическая адаптация режима очистки под текущую нагрузку
- Защита от перегрузки при работе с особо интенсивным дымообразованием
Система сигнализации и индикации:
При достижении критического загрязнения или при необходимости опустошения пылесборника оператор получает четкие сигналы:
- Световая индикация на панели управления (видимая в защитных очках)
- Звуковое оповещение
- Информация на дисплее о типе требуемого действия
Особенности эксплуатации
При работе с мобильной установкой, оснащенной ротационной системой очистки, оператору достаточно:
- Установить рукав в зону дымообразования
- Включить установку
- Периодически проверять индикацию заполнения пылесборника
- При срабатывании сигнала — опустошить контейнер и продолжить работу
Важное отличие от стационарных систем: алгоритм управления адаптирован под цикличный режим работы. При простое более 15 минут система может переходить в «спящий режим» с энергосбережением, но при этом датчики продолжают мониторинг состояния фильтра.
Итоговый результат применения в мобильных установках
Технология ротационной самоочистки обеспечивает мобильным дымоуловителям характеристики, ранее доступные только крупным стационарным комплексам:
- Стабильная производительность в течение всей смены без падения мощности всасывания
- Увеличенный ресурс фильтроэлементов (до 2-3 раз дольше по сравнению с системами без автоматической очистки)
- Минимальные простои — опустошение пылесборника занимает 1-2 минуты
- Работа в непрерывном режиме — возможность вести сварку без пауз на очистку фильтра
- Универсальность применения — установка одинаково эффективна при сварке, резке, шлифовке благодаря адаптивному алгоритму очистки
